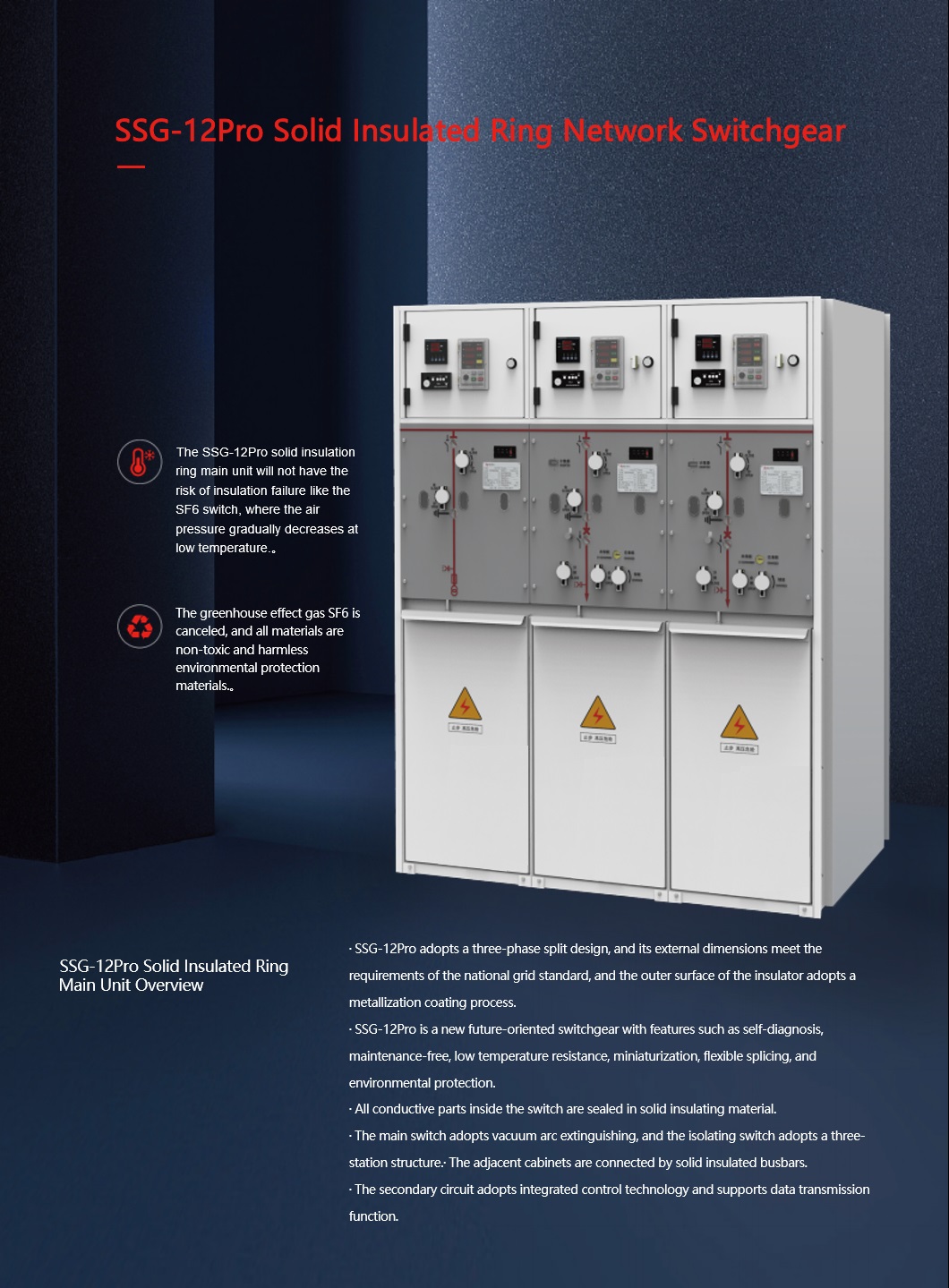

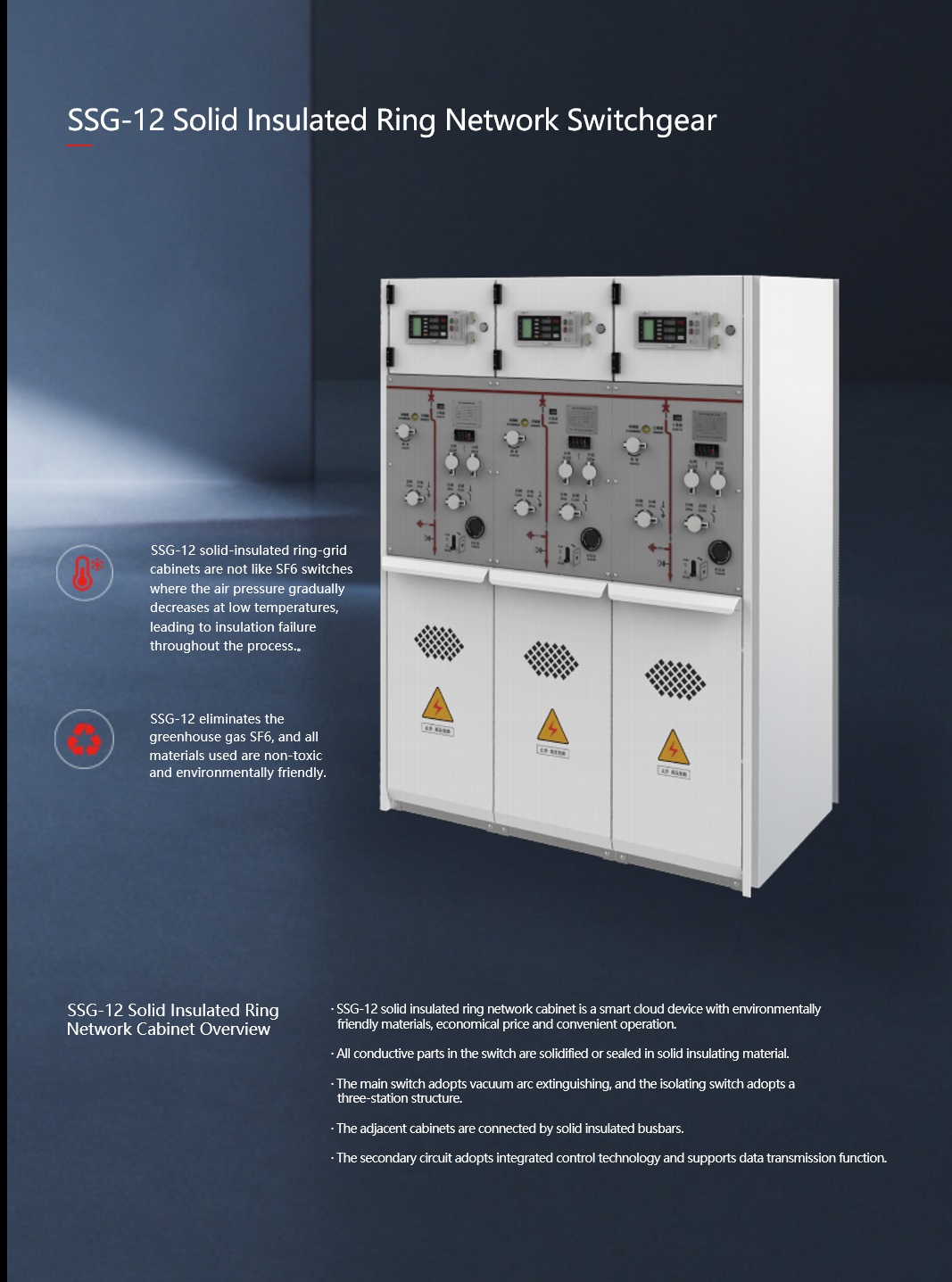

ssg-12 സോളിഡ് ഇൻസുലേറ്റഡ് റിംഗ് നെറ്റ്‌വർക്ക് കാബിനറ്റ്
● SSG-12kV സോളിഡ് ഇൻസുലേഷൻ റിംഗ് നെറ്റ്‌വർക്ക് സ്വിച്ച് ഗിയർ പരിസ്ഥിതി സംരക്ഷണ സാമഗ്രികൾ, സാമ്പത്തിക വില, സൗകര്യപ്രദമായ പ്രവർത്തനം എന്നിവയുള്ള ഒരു മികച്ച ക്ലൗഡ് ഉപകരണമാണ്.
സ്വിച്ചിലെ എല്ലാ ചാലക ഭാഗങ്ങളും സോളിഡ് ഇൻസുലേറ്റിംഗ് മെറ്റീരിയലുകളിൽ ഉറപ്പിച്ചിരിക്കുന്നു അല്ലെങ്കിൽ അടച്ചിരിക്കുന്നു.
● പ്രധാന സ്വിച്ച് വാക്വം ആർക്ക് സ്വീകരിക്കുന്നു, കൂടാതെ ഡിസ്കണക്ടർ മൂന്ന് സ്ഥാന ഘടനയും സ്വീകരിക്കുന്നു. തൊട്ടടുത്തുള്ള കാബിനറ്റുകൾ സോളിഡ് ഇൻസുലേറ്റഡ് ബസ് ബാറുകൾ വഴി ബന്ധിപ്പിച്ചിരിക്കുന്നു.
● ദ്വിതീയ സർക്യൂട്ട് സംയോജിത നിയന്ത്രണ സാങ്കേതികവിദ്യ സ്വീകരിക്കുകയും ഡാറ്റാ ട്രാൻസ്മിഷൻ പ്രവർത്തനത്തെ പിന്തുണയ്ക്കുകയും ചെയ്യുന്നു.
|
| ഉയരം ≤4000m(ഉപകരണങ്ങൾ എപ്പോഴാണ് പ്രവർത്തിക്കുന്നതെന്ന് വ്യക്തമാക്കുക 1000 മീറ്ററിനു മുകളിലുള്ള ഉയരം, അതിനാൽ പണപ്പെരുപ്പ സമ്മർദ്ദം കൂടാതെ എയർ ചേമ്പറിൻ്റെ ശക്തി ക്രമീകരിക്കാൻ കഴിയും നിർമ്മാണ സമയത്ത്)
അന്തരീക്ഷ ഈർപ്പം |
| ആംബിയൻ്റ് താപനില പരമാവധി താപനില:+50℃; കുറഞ്ഞ താപനില:-40℃; 24 മണിക്കൂറിലെ ശരാശരി താപനില 35 ഡിഗ്രി സെൽഷ്യസിൽ കൂടരുത്.
|

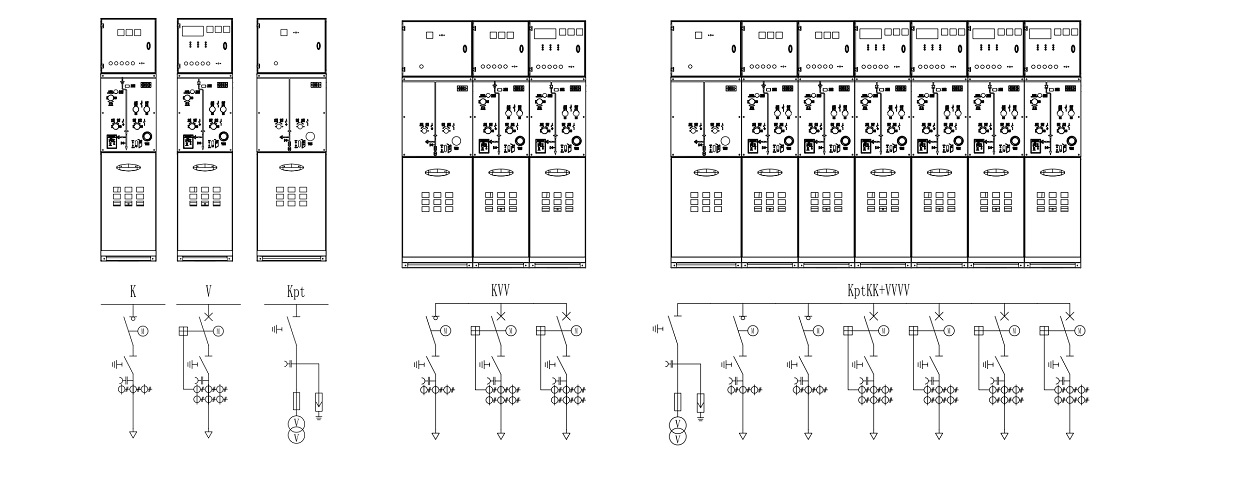

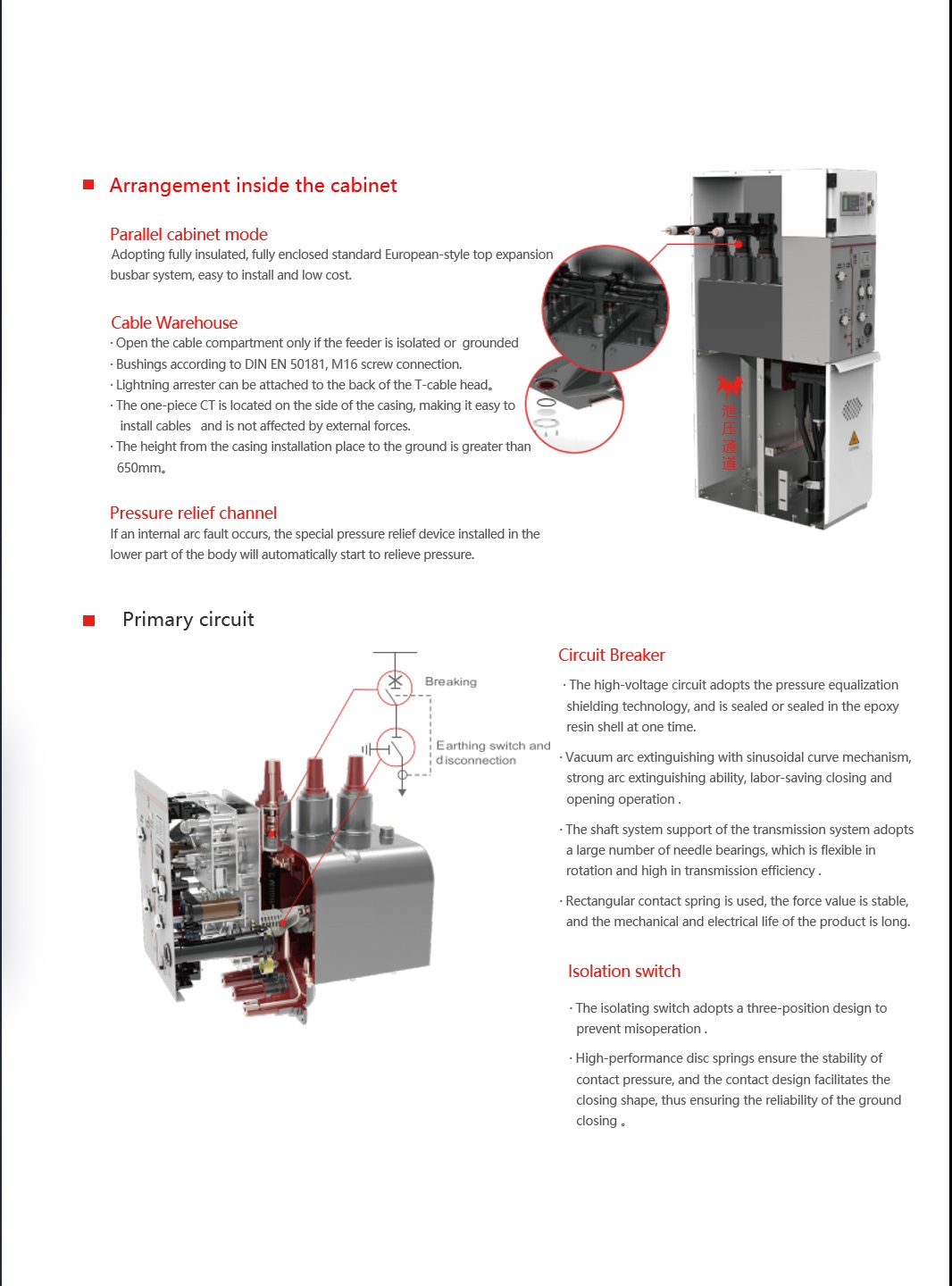

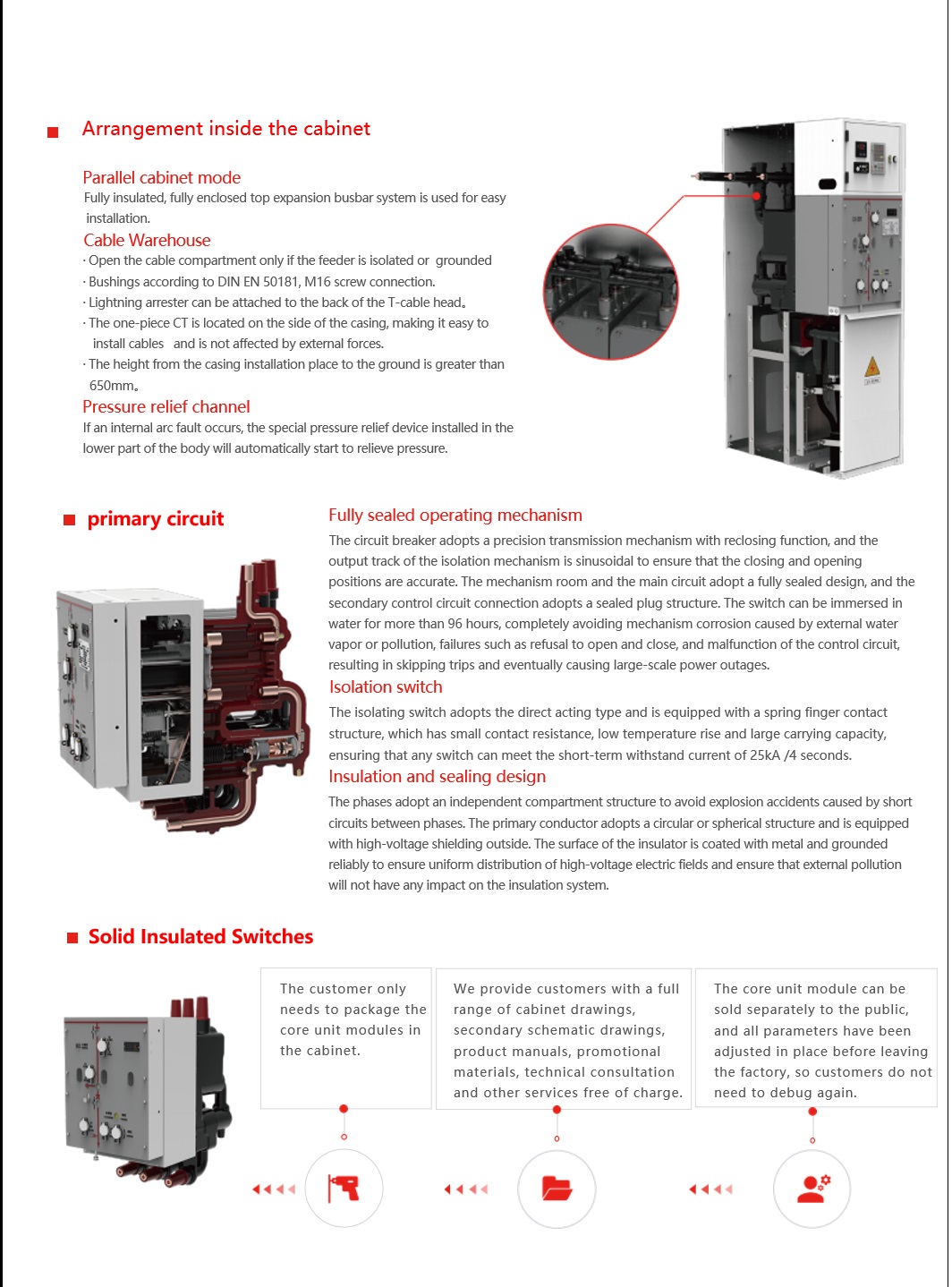

01 സ്വിച്ച്ഗിയർ ലേഔട്ട്
※ ക്യാബിനറ്റ് ലയന മോഡ്
പൂർണ്ണമായും ഇൻസുലേറ്റ് ചെയ്തതും അടച്ചതുമായ സ്റ്റാൻഡേർഡ് യൂറോപ്യൻ ടോപ്പ് എക്സ്പാൻഷൻ ബസ് സിസ്റ്റം സ്വീകരിച്ചു, ഇത് ഇൻസ്റ്റാളേഷന് സൗകര്യപ്രദവും കുറഞ്ഞ ചെലവും ആണ്.
※ കേബിൾ ബിൻ
1. ഫീഡർ വേർപെടുത്തിയിരിക്കുമ്പോഴോ നിലത്തിരിക്കുമ്പോഴോ മാത്രമേ കേബിൾ കമ്പാർട്ട്മെൻ്റ് തുറക്കാൻ കഴിയൂ.
2. ബുഷിംഗ് DIN EN 50181 സ്റ്റാൻഡേർഡിന് അനുസൃതമായിരിക്കണം കൂടാതെ M16 ബോൾട്ടുകളുമായി ബന്ധിപ്പിച്ചിരിക്കണം. ടി ആകൃതിയിലുള്ള കേബിൾ ടെർമിനലിന് പിന്നിൽ അറസ്റ്റർ ബന്ധിപ്പിക്കാൻ കഴിയും.
3. സംയോജിത CT സ്ഥിതി ചെയ്യുന്നത് കേസിംഗ് വശത്താണ്, ഇത് കേബിൾ ഇൻസ്റ്റാളേഷന് സൗകര്യപ്രദവും ബാഹ്യശക്തികളാൽ ബാധിക്കപ്പെടാത്തതുമാണ്,
4. കേസിംഗ് ഇൻസ്റ്റാളേഷൻ സ്ഥലത്ത് നിന്ന് നിലത്തിലേക്കുള്ള ഉയരം 650 മില്ലീമീറ്ററിൽ കൂടുതലായിരിക്കണം.
※പ്രഷർ റിലീഫ് ചാനൽ
ആന്തരിക ആർസിങ്ങ് തകരാർ സംഭവിച്ചാൽ, ശരീരത്തിൻ്റെ താഴത്തെ ഭാഗത്ത് സ്ഥാപിച്ചിരിക്കുന്ന പ്രത്യേക പ്രഷർ റിലീഫ് ഉപകരണം മർദ്ദം കുറയ്ക്കുന്നതിന് സ്വയമേവ ആരംഭിക്കും.
02 പ്രധാന സർക്യൂട്ട്
※സർക്യൂട്ട് ബ്രേക്കർ
1.ഉയർന്ന വോൾട്ടേജ് സർക്യൂട്ട് മർദ്ദം തുല്യമാക്കുന്ന ഷീൽഡിംഗ് സാങ്കേതികവിദ്യ സ്വീകരിക്കുന്നു, അത് ഒരു സമയം എപ്പോക്സി റെസിൻ ഷെല്ലിൽ ഉറപ്പിച്ചതോ സീൽ ചെയ്തതോ ആണ്.
2.വാക്വം ആർക്ക് കെടുത്തുന്നതിൽ സൈൻ കർവ് മെക്കാനിസം സജ്ജീകരിച്ചിരിക്കുന്നു, ഇതിന് ശക്തമായ ആർക്ക് കെടുത്താനുള്ള കഴിവുണ്ട് കൂടാതെ ക്ലോസിംഗിലും ഓപ്പണിംഗ് ഓപ്പറേഷനിലും പ്രയത്നം ലാഭിക്കുന്നു.
3. ട്രാൻസ്മിഷൻ സിസ്റ്റത്തിൻ്റെ ഷാഫ്റ്റിംഗ് സപ്പോർട്ട് പ്രധാനമായും രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് സൂചി റോളർ ബെയറിംഗ് ഉപയോഗിച്ചാണ്, ഇത് ഭ്രമണത്തിൽ വഴക്കമുള്ളതും ട്രാൻസ്മിഷൻ കാര്യക്ഷമതയിൽ ഉയർന്നതുമാണ്.
4. ചതുരാകൃതിയിലുള്ള കോൺടാക്റ്റ് സ്പ്രിംഗ് സ്വീകരിച്ചു, സ്ഥിരമായ ശക്തി മൂല്യവും നീണ്ട മെക്കാനിക്കൽ, ഇലക്ട്രിക്കൽ ലൈഫും.
※ ഡിസ്കണക്ടർ
1.ഡിസ്കണക്റ്റർ തെറ്റായി പ്രവർത്തിക്കുന്നത് തടയാൻ മൂന്ന് സ്ഥാനങ്ങളോടെയാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.
2.High പെർഫോമൻസ് ഡിസ്ക് സ്പ്രിംഗ് കോൺടാക്റ്റ് മർദ്ദത്തിൻ്റെ സ്ഥിരത ഉറപ്പാക്കുന്നു, കൂടാതെ ക്ലോസിംഗ് ആകൃതിയിലുള്ള കോൺടാക്റ്റിൻ്റെ രൂപകൽപ്പനയ്ക്ക് അനുയോജ്യമാണ്, അങ്ങനെ ഗ്രൗണ്ടിംഗ് ക്ലോസിംഗിൻ്റെ വിശ്വാസ്യത ഉറപ്പാക്കുന്നു.
04 മെയിൻ്റനൻസ്-ഫ്രീ, വൈഡ് ആംഗിൾ ലെൻ
1. ഹൈ വോൾട്ടേജ് ലൈവ് സർക്യൂട്ട്, ലേസർ വെൽഡിങ്ങിനൊപ്പം സ്റ്റെയിൻലെസ് സ്റ്റീൽ ബോക്സിൽ ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്, ഇത് പ്രവർത്തന സമയത്ത് ബാഹ്യ പരിതസ്ഥിതിയിൽ നിന്ന് മുക്തമാണ്, കൂടാതെ ആജീവനാന്ത അറ്റകുറ്റപ്പണികൾ സൗജന്യമായി മനസ്സിലാക്കാൻ കഴിയും.
2. ഹൈ-വോൾട്ടേജ് ഗ്രൗണ്ടിംഗിനും ഐസൊലേഷൻ ഫ്രാക്ചറിനും ഇടയിലുള്ള ലീക്കേജ് കറൻ്റ് പൂർണ്ണമായ ഇൻസുലേഷൻ നേടുന്നതിന് എയർ ബോക്സിലൂടെ വിശ്വസനീയമായി നിലകൊള്ളുന്നു.
3. ബോക്സിൽ പരാജയപ്പെടാനുള്ള സാധ്യത വളരെ ചെറുതാണ്, പ്രധാനമായും ഇനിപ്പറയുന്ന ഘടന കാരണം:
• ഓരോ ഘട്ടവും സ്വതന്ത്ര ആർക്ക് കെടുത്തുന്ന ഉപകരണം സ്വീകരിക്കുന്നു.
• ഡിസ്കണക്ടർ മൂന്ന് സ്ഥാന ഘടന സ്വീകരിക്കുന്നു.
• പ്രസക്തമായ ക്ലോസിംഗ് ഫംഗ്‌ഷനോടുകൂടിയ ദ്രുത എർത്തിംഗ് സ്വിച്ച്.
• ഇൻസുലേഷനെ ബാഹ്യ പരിസ്ഥിതി ബാധിക്കില്ല
4.ആന്തരിക ആർച്ചിംഗ് തകരാർ സംഭവിച്ചാൽ, ബോക്‌സിൻ്റെ അടിയിൽ സ്ഥാപിച്ചിട്ടുള്ള പ്രഷർ റിലീഫ് വാൽവ് ആരംഭിക്കും.
5. വൈഡ് ആംഗിൾ ലെൻസിൽ എൽഇഡി ലൈറ്റ് സോഴ്‌സ് സജ്ജീകരിച്ചിരിക്കുന്നു, ഇത് പ്രവർത്തനത്തിൻ്റെയും അറ്റകുറ്റപ്പണിക്കാരുടെയും അറ്റകുറ്റപ്പണികൾ സുഗമമാക്കുന്നതിന് ഡിസ്കണക്ടറിൻ്റെ ക്ലോസിംഗ്, ഓപ്പണിംഗ്, ഗ്രൗണ്ടിംഗ് അവസ്ഥകൾ ഫലപ്രദമായി നിരീക്ഷിക്കാൻ കഴിയും. ലെൻസ് ബാരൽ അലുമിനിയം അലോയ് ഉപയോഗിച്ചാണ് നിർമ്മിച്ചിരിക്കുന്നത്, ഇതിന് ഉയർന്ന ശക്തിയുണ്ട്, കൂടാതെ പ്രായമാകൽ മൂലമുണ്ടാകുന്ന പ്രൈമറി സർക്യൂട്ട് സീൽ പരാജയത്തിൻ്റെ സാധ്യത ഒഴിവാക്കുന്നു.

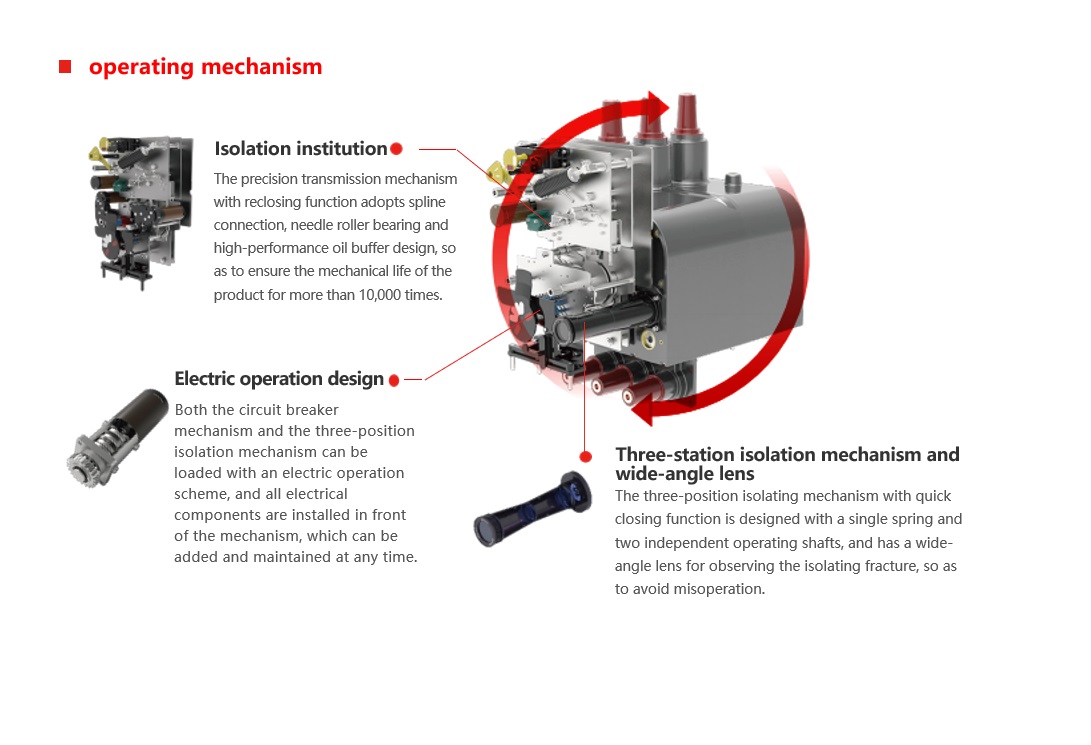

03 പ്രവർത്തന സംവിധാനം
※ പ്രധാന സംവിധാനം
റീക്ലോസിംഗ് ഫംഗ്‌ഷനോടുകൂടിയ കൃത്യമായ ട്രാൻസ്മിഷൻ മെക്കാനിസം സ്പ്ലൈൻ കണക്ഷൻ, സൂചി റോളർ ബെയറിംഗ്, ഉയർന്ന പ്രവർത്തനക്ഷമതയുള്ള ഓയിൽ ബഫർ ഡിസൈൻ സ്കീം എന്നിവ സ്വീകരിക്കുന്നു, അങ്ങനെ ഉൽപ്പന്നത്തിൻ്റെ മെക്കാനിക്കൽ ആയുസ്സ് 10000 മടങ്ങ് കൂടുതൽ ഉറപ്പാക്കുന്നു.
※ത്രീ പൊസിഷൻ ഐസൊലേഷൻ മെക്കാനിസം
ദ്രുത ക്ലോസിംഗ് ഫംഗ്‌ഷനുള്ള മൂന്ന് പൊസിഷൻ ഐസൊലേഷൻ മെക്കാനിസം, തെറ്റായ പ്രവർത്തനം ഒഴിവാക്കാൻ സിംഗിൾ സ്‌പ്രിംഗും രണ്ട് സ്വതന്ത്ര ഓപ്പറേറ്റിംഗ് ഷാഫ്റ്റുകളും ഉപയോഗിച്ച് രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു.
※സർക്യൂട്ട് ബ്രേക്കർ മെക്കാനിസവും ത്രീ പൊസിഷൻ ഐസൊലേഷൻ മെക്കാനിസവും ഇലക്ട്രിക് ഓപ്പറേഷൻ സ്കീം ഉപയോഗിച്ച് ലോഡ് ചെയ്യാൻ കഴിയും. എല്ലാ ഇലക്ട്രിക്കൽ ഘടകങ്ങളും മെക്കാനിസത്തിൻ്റെ മുൻവശത്ത് ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്, അത് എപ്പോൾ വേണമെങ്കിലും ചേർക്കാനും പരിപാലിക്കാനും കഴിയും.
05 ഹ്യൂമൻ കമ്പ്യൂട്ടർ ഇൻ്റർഫേസ്
1. അനലോഗ് ബസ് പാനൽ വ്യക്തവും പ്രവർത്തിക്കാൻ എളുപ്പവുമാണ്.
2. പ്രധാന സ്വിച്ച് എളുപ്പത്തിലുള്ള പ്രവർത്തനത്തിനായി ഒരു ബട്ടൺ ഉപയോഗിച്ചാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. വാർദ്ധക്യവും പരാജയവും ഒഴിവാക്കാൻ സിങ്ക് അലോയ് ഉപയോഗിച്ചാണ് ബട്ടൺ ഘടന നിർമ്മിച്ചിരിക്കുന്നത്.
3. ഓപ്പറേഷൻ ഹോൾ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് ഒരു ആൻ്റി മിസ് ഓപ്പറേഷൻ കവർ ഉപയോഗിച്ചാണ്, അത് പാഡ്‌ലോക്ക് ചെയ്യാവുന്നതാണ്.
4. രണ്ട് സ്വതന്ത്ര ഓപ്പറേഷൻ ഹോളുകൾ ഒറ്റപ്പെടുത്തുന്നതിനും ഗ്രൗണ്ടിംഗ് സ്വിച്ചുകൾക്കും ഉപയോഗിക്കുന്നു.
5. വൈദ്യുതീകരിക്കുമ്പോൾ ഗ്രൗണ്ടിംഗ് സ്വിച്ച് അബദ്ധത്തിൽ അടയുന്നത് തടയാൻ ഗ്രൗണ്ടിംഗ് സ്വിച്ച് ഒരു "വോൾട്ടേജ് ലോക്കിംഗ് ഉപകരണം" കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു.
6. സ്വന്തം ലൈറ്റിംഗ് സംവിധാനമുള്ള വൈഡ് ആംഗിൾ ലെൻസ് ഒറ്റപ്പെട്ട ഒടിവ് നിരീക്ഷിക്കാൻ സൗകര്യപ്രദമാണ്.
7. ഏത് ദിശയിലും തിരുകാൻ കഴിയുന്ന സ്പ്ലൈൻ ഹാൻഡിൽ ഓപ്പറയ്ക്ക് സൗകര്യപ്രദമാണ്

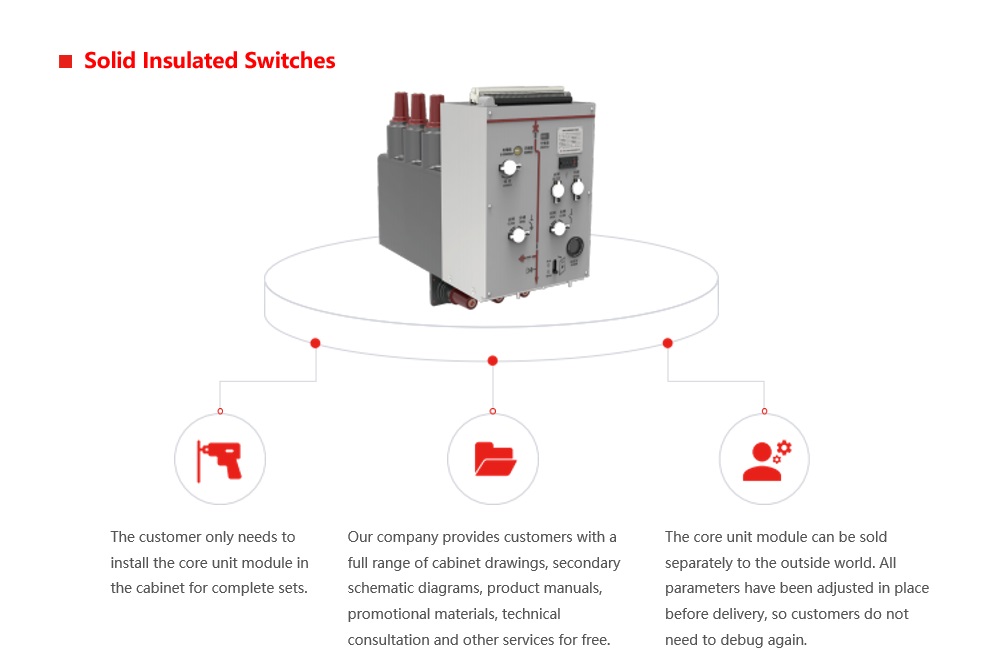

06കോർ യൂണിറ്റ്
കോർ യൂണിറ്റ് മൊഡ്യൂൾ പ്രത്യേകം വിൽക്കാൻ കഴിയും, ഞങ്ങളുടെ ഫാക്ടറി വിടുന്നതിന് മുമ്പ് എല്ലാ പാരാമീറ്ററുകളും ക്രമീകരിച്ചിട്ടുണ്ട്. ഉപഭോക്താക്കൾക്ക് ഡീബഗ് ചെയ്യേണ്ടതില്ല, എന്നാൽ പൂർണ്ണമായ സെറ്റിനായി കാബിനറ്റിൽ കോർ യൂണിറ്റ് മൊഡ്യൂൾ ഇൻസ്റ്റാൾ ചെയ്താൽ മാത്രം മതി; ഞങ്ങളുടെ കമ്പനി ഉപഭോക്താക്കൾക്ക് കാബിനറ്റ് ഡ്രോയിംഗുകൾ, ദ്വിതീയ സ്കീമാറ്റിക് ഡയഗ്രമുകൾ, ഉൽപ്പന്ന മാനുവലുകൾ, പ്രൊമോഷണൽ മെറ്റീരിയലുകൾ, സാങ്കേതിക കൺസൾട്ടിംഗ്, മറ്റ് സേവനങ്ങൾ എന്നിവ സൗജന്യമായി നൽകുന്നു.
| എക്സിക്യൂട്ടീവ് മാനദണ്ഡങ്ങൾ | |
| GB 3906-2006 | 3.6kV~40.5kV എസി മെറ്റൽ എൻക്ലോസ്ഡ് സ്വിച്ച്ഗിയറും നിയന്ത്രണ ഉപകരണങ്ങളും |
| GB/T 11022-2011 | ഉയർന്ന വോൾട്ടേജ് സ്വിച്ച് ഗിയറുകൾക്കും നിയന്ത്രണ ഉപകരണ മാനദണ്ഡങ്ങൾക്കുമുള്ള പൊതുവായ സാങ്കേതിക ആവശ്യകതകൾ |
| GB 3804-2004 | 36kV~40.5kV ഉയർന്ന വോൾട്ടേജ് എസി ലോഡ് സ്വിച്ച് |
| GB 1984-2014 | ഉയർന്ന വോൾട്ടേജ് എസി സർക്യൂട്ട് ബ്രേക്കർ |
| GB 1985-2014 | ഹൈ വോൾട്ടേജ് എസി ഡിസ്കണക്ടറുകളും എർത്തിംഗ് സ്വിച്ചുകളും |
| GB 3309-89 | മുറിയിലെ താപനിലയിൽ ഉയർന്ന വോൾട്ടേജ് സ്വിച്ച് ഗിയറിൻ്റെ മെക്കാനിക്കൽ ടെസ്റ്റുകൾ |
| എക്സിക്യൂട്ടീവ് മാനദണ്ഡങ്ങൾ | |
| GB 13540-2009 | ഉയർന്ന വോൾട്ടേജ് സ്വിച്ച്ഗിയറിനും നിയന്ത്രണ ഉപകരണങ്ങൾക്കുമുള്ള ഭൂകമ്പ ആവശ്യകതകൾ |
| GB/T 13384-2008 | മെക്കാനിക്കൽ, ഇലക്ട്രിക്കൽ ഉൽപ്പന്നങ്ങളുടെ പാക്കേജിംഗിനുള്ള പൊതു സാങ്കേതിക വ്യവസ്ഥകൾ |
| GB/T 13385-2008 | പാക്കേജിംഗ് ഡ്രോയിംഗ് ആവശ്യകതകൾ |
| GB/T 191-2008 | പാക്കേജിംഗ്, സംഭരണം, ഗതാഗതം എന്നിവയ്ക്കുള്ള ചിത്രപരമായ അടയാളങ്ങൾ |
| GB 311.1-2012 | ഇൻസുലേഷൻ കോർഡിനേഷൻ ഭാഗം 1 നിർവചനങ്ങൾ, തത്വങ്ങൾ, നിയമങ്ങൾ |
| Q/GDW 730-2012 | 12kV ബോഡി ഇൻസുലേറ്റഡ് റിംഗ് മെയിൻ യൂണിറ്റിനുള്ള സാങ്കേതിക വ്യവസ്ഥകൾ |

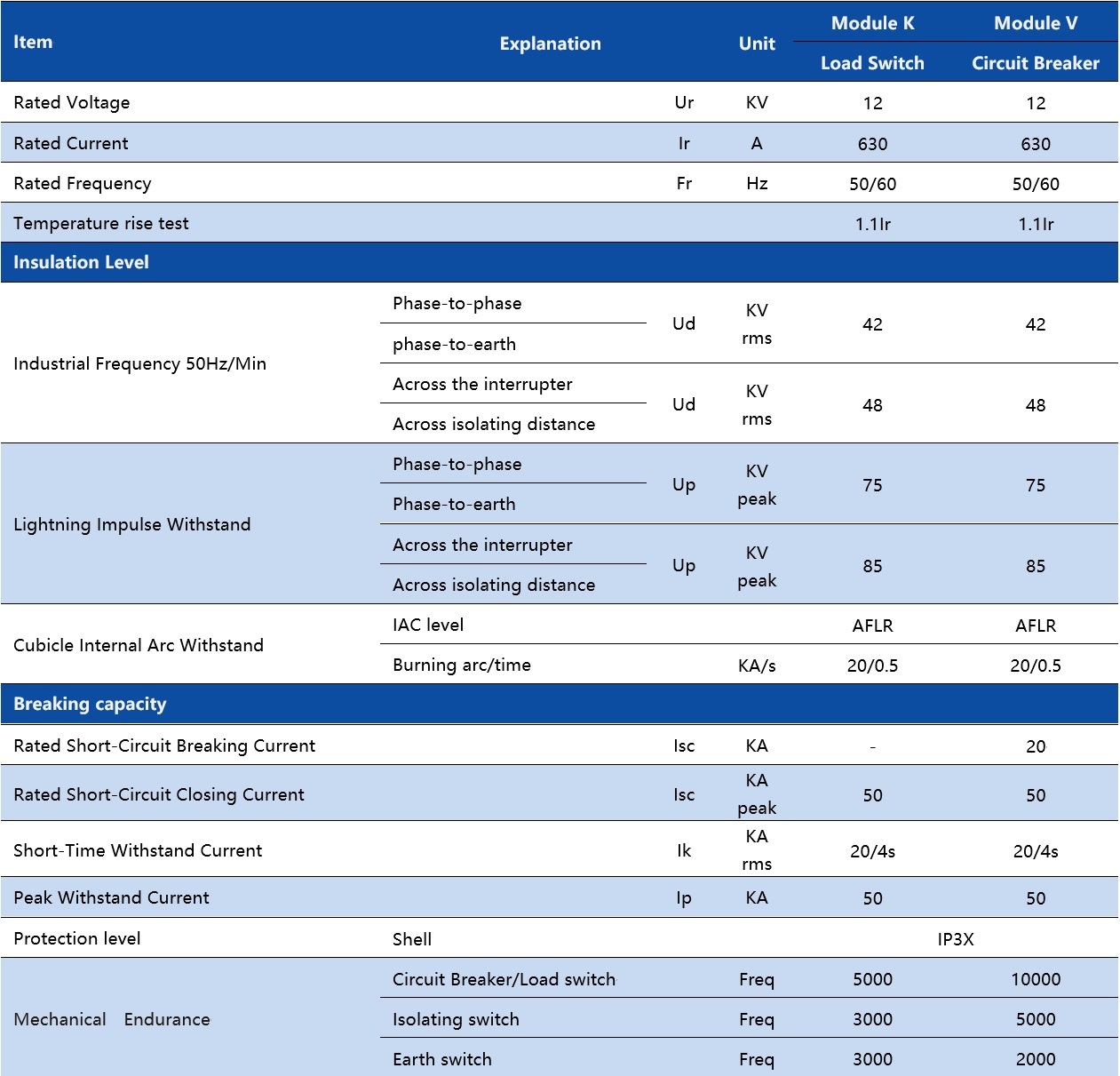

| പരാമീറ്ററുകൾ | ||
| 1 | റേറ്റുചെയ്ത ആവൃത്തി/വോൾട്ടേജ്/കറൻ്റ് | 50Hz/12kV/630A |
| 2 | റേറ്റുചെയ്ത ഹ്രസ്വകാല കറൻ്റ് | 20kA/4s |
| 3 | റേറ്റുചെയ്ത പവർ ഫ്രീക്വൻസി വോൾട്ടേജ് പ്രതിരോധം | 42/48കെ.വി |
| 4 | റേറ്റുചെയ്ത മിന്നൽ പ്രേരണ വോൾട്ടേജിനെ ചെറുക്കുന്നു | 75/85കെ.വി |
| 5 | പ്രവർത്തന തുടർച്ച നഷ്ടപ്പെടുന്ന വിഭാഗം | LSC 2B |
| 6 | ആന്തരിക ആർക്ക് റേറ്റിംഗ് | IAC A FL 20kA/1S മതിലിന് നേരെ ക്രമീകരിക്കുക |
| ചുവരിൽ നിന്ന് ക്രമീകരിക്കുക IAC A FLR 20kA/1S | ||
| 7 | സ്വിച്ച്/കാബിനറ്റിൻ്റെ സംരക്ഷണ ഗ്രേഡ് | IP67/IP41 |
| പരിസ്ഥിതി | ||
| 1 | ആംബിയൻ്റ് താപനില | -40℃ ~ 60℃ (ഇഷ്‌ടാനുസൃതമാക്കിയത് -25 ℃) |
| 2 | ആപേക്ഷിക ആർദ്രത | ≦95% |
| 3 | ഉയരം | ≦4000米 |
| 4 | ആൻ്റി സീസ്മിക് | 8 |
| 5 | പീഠഭൂമി, തീരപ്രദേശം, ആൽപൈൻ, ഉയർന്ന മലിനീകരണം, മറ്റ് പ്രദേശങ്ങൾ എന്നിവയ്ക്ക് പ്രത്യേകിച്ചും അനുയോജ്യമാണ്. | |
| ※SSG-12 പരിസ്ഥിതി വാതക ഇൻസുലേറ്റഡ് റിംഗ് നെറ്റ്‌വർക്ക് സ്വിച്ച് ഗിയറിന് കുറഞ്ഞ താപനിലയിൽ SF6 സ്വിച്ച് പോലെ വായു മർദ്ദം ക്രമേണ കുറയുന്ന പ്രശ്‌നമുണ്ടാകില്ല, കൂടാതെ ഇൻസുലേഷൻ പ്രക്രിയയിലുടനീളം കുറയുന്നത് തുടരുകയും ഇൻസുലേഷൻ പരാജയത്തിലേക്ക് നയിക്കുകയും ചെയ്യും. | ||
